            欢迎来到江苏国茂减速机股份有限公司业务经理个人网站!
            打开客服菜单

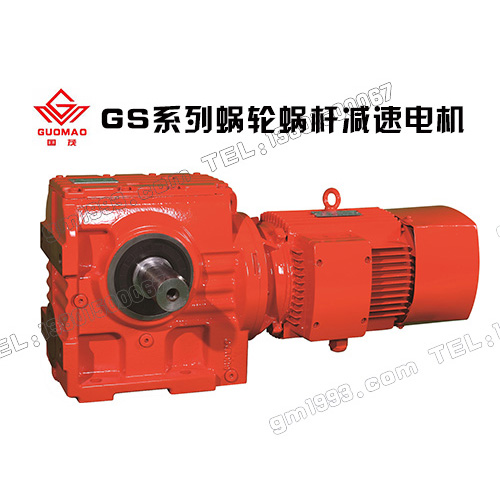

            • 产品名称: s系列减速机

            • 产品类型: 斜齿轮硬齿面减速机

            • 产品型号: GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③

            • 发布时间: 2018-12-11


            产品描述

            国茂s系列减速机结构形式说明
            国茂s系列减速机属于四大系列斜齿轮减速机,又叫s系列齿轮减速机,简称s减速机输出轴垂直于输入轴,由一级斜齿轮和一级蜗轮蜗杆构成。1. GS型:底脚轴伸式安装
            2. GSF型:B5法兰轴伸式安装
            3. GSA型:空心轴安装
            4. GSAF型:B5法兰空心轴安装的
            5. GSAZ型:B14法兰空心轴安装
            6. GSH型:空心轴锁紧盘安装的s系列齿轮减速机
            7. GSHF型:B5法兰空心轴锁紧盘
            8. GSHZ型:B14法兰空心轴锁紧盘
            9. GSAT/GSHT型:带防转臂空心轴锁紧盘安装
            10. GS..SZ..AD..型:轴输入型
            11. GS..R型:是由s系列齿轮减速机和r系列减速机的组合
            以上机型对应的外形结构详见:下图国茂s系列减速机的外形尺寸


            国茂s系列减速机型号表示方法
            GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③
            1. G为公司代号
            2. SAF87表示机型和规格号(参数详见s系列齿轮减速机样本)
            3. Y0.75为电机代号和功率
            4. 6P为电机级数,一般还有2P、4P、8P
            5. 传动比为222.40
            6. 安装形式为M4(参见下图安装形式图例)
            7. 输出法兰方向为A向(参见s系列减速机安装形式图例)
            8. s系列齿轮减速机是空心轴输出时,输出轴孔径为∮60(安装尺寸等参数详见国茂G系列斜齿轮减速电机电子样本
            9. 电机接线盒方向(角度)为270°,参见下图电机接线盒位置表示方法
            10. 国茂s系列减速机接线盒入线口位置为③,参见下图接线盒入线口表示方法
            s系列减速机

            注:1.需带联接法兰时请注明
            2.输入轴型没有电机各项内容
            3.不注明接线盒方向时,则默认为安装形式中的0度位置。不注明入线口位置时,则默认为X位置。
            4.对s系列减速机输出轴旋转方向和输入轴旋转方向有特别要求的用户,请与国茂减速机集团技术部联接(技术部联系电话:0519-88898883)并在订货时用简图或文字说明(销售电话:0519-86588813)。

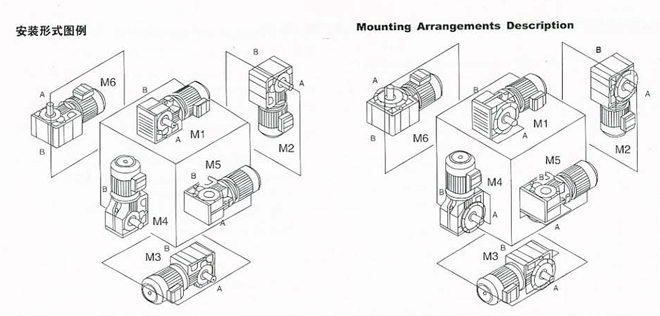

            国茂s系列减速机的安装形式图例
            s系列减速机的安装形式图例

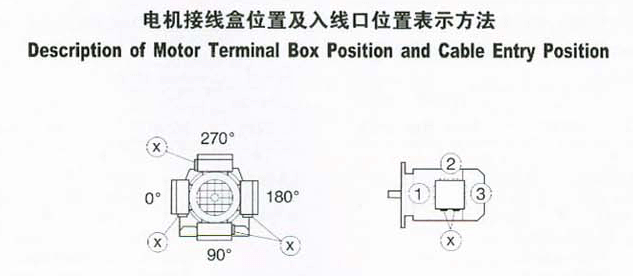

            国茂s系列减速机电机入线口和接线盒位置表示方法
            S系列斜齿轮减速机电机入线口和接线盒位置表示方法
