            欢迎来到江苏国茂减速机股份有限公司业务经理个人网站!
            打开客服菜单
            国茂减速机 > 斜齿轮硬齿面减速机 > 平行轴斜齿轮减速机
            • 产品名称: 平行轴斜齿轮减速机

            • 产品类型: 斜齿轮硬齿面减速机

            • 产品型号: G FF67 - Y1.1 - 4P - 79.76 - M3 - 0°- ①

            • 发布时间: 2018-12-04


            产品描述

            平行轴斜齿轮减速机结构形式说明
            平行轴斜齿轮减速机各轴之间的集合位置都互为平型关系,因而亦称为平行轴系列。由两级或三级斜齿轮构成,平行轴减速机属于四大些列内的f系列减速机。
            1. GF型:底脚安装,输出轴为实心轴
            2. GFF型:B5法兰安装,输出轴为实心轴
            3. GFA型:轴装式,输出轴为空心轴
            4. GFAF型:B5法兰安装,输出轴为空心轴
            5. GFAZ型:B14法兰空心轴安装
            6. GFH型:空心轴锁紧盘安装
            7. GFHF型:B5法兰空心轴锁紧盘安装
            8. GFHZ型:B14法兰空心轴锁紧盘安装
            9. GFAT/GFHT型:即在GFA/GFH型上增加防转臂等附件后派生型
            10. GF..SZ..AD..型:输入轴型
            11. GF..R型:平行轴斜齿轮减速机和r系列斜齿轮减速机的组合
            以上机型对应的外形结构详见:国茂G系列斜齿轮减速电机电子样本
            平行轴斜齿轮减速机
            平行轴斜齿轮减速机型号表示方法(相关链接:斜齿轮减速机如何选型)

            G FF67 - Y1.1 - 4P - 79.76 - M3 - 0°- ①

            1. G为公司代号
            2. FF67表示机型和规格号(详见国茂G系列斜齿轮减速电机电子样本)
            3. Y1.1为电机代号和功率(详见参数表)
            4. 4P为电机级数,一般还有2P、6P、8P(详见参数表)
            5. 传动比为79.76(详见参数表)
            6. 安装形式为M3(参见下图安装形式图例)
            7. 电机接线盒方向(角度)为0°,参见下图电机接线盒位置表示方法
            8. 接线盒入线口位置为①,参见下图电机接线盒入线口表示方法

            注:1.需带联接法兰时请注明
            2.输入轴型没有电机各项内容
            3.不注明接线盒方向时,则默认为安装形式中的0度位置。不注明入线口位置时,则默认为X位置。
            4.对输出轴旋转方向和输入轴旋转方向有特别要求的用户,请与国茂减速机集团技术部联接(技术电话:0519-88898883)并在订货时用简图或文字说明(销售电话:0519-86588813)

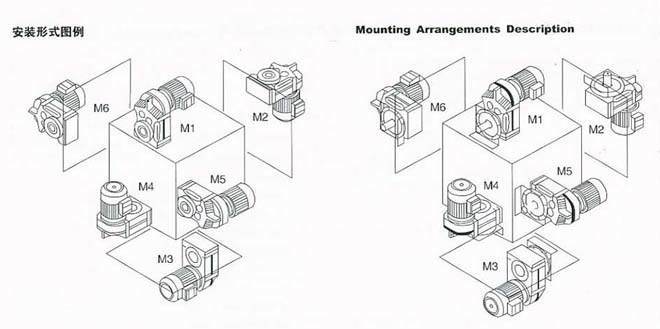

            平行轴斜齿轮减速机图安装形式图例
            1-1206230011015F

            平行轴斜齿轮减速机电机接线盒位置和入线口表示方法
            1556603443901940
