            欢迎来到江苏国茂减速机股份有限公司业务经理个人网站!
            打开客服菜单
            国茂减速机 > 斜齿轮硬齿面减速机 > r系列斜齿轮减速机
            • 产品名称: r系列斜齿轮减速机

            • 产品类型: 斜齿轮硬齿面减速机

            • 产品型号: GRF77 - Y1.5 - 4P - 52.07 - M2 - ∮300 - 270°- ③

            • 发布时间: 2018-12-04


            产品描述

            r系列斜齿轮减速机结构形式说明
            1. GR型:底脚安装三级或二级斜齿轮减速机
            2. GRF型:法兰安装三级或二级斜齿轮减速机
            3. GRX型:底脚安装单级斜齿轮减速机
            4. GRXF型:法兰安装单级斜齿轮减速机
            5. GRM型:带有加长轴承箱的法兰安装斜齿轮减速机
            6. GR..SZ.AD..型:输入轴型,作为上述各种r系列机型的变型品种,即不配电动机而配用输入轴
            7. GR..R型:两机型的组合,可形成大的传动比,也可以与同系列的弧齿锥齿轮减速机、s系列减速机、平行轴斜齿轮减速机组合
            8. 以上机型对应的外形结构详见:r系列斜齿轮减速机的外形尺寸

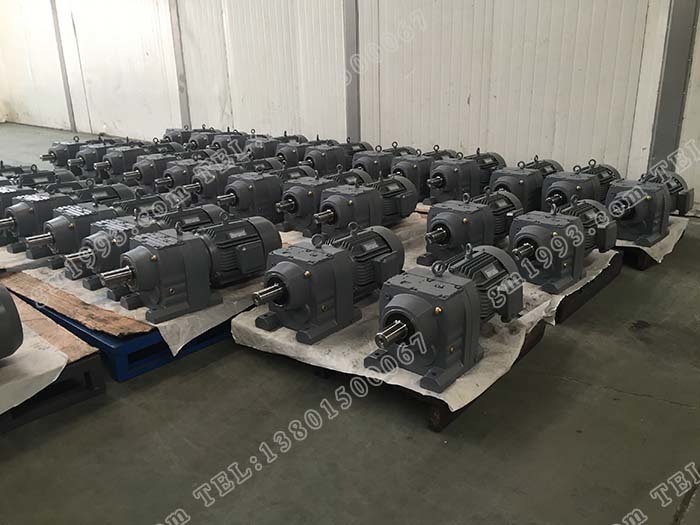

            1548217914686933
            r系列斜齿轮减速机型号表示方法(相关链接:斜齿轮减速机如何选型
            GRF77 - Y1.5 - 4P - 52.07 - M2 - ∮300 - 270°- ③
            1. G为公司代号
            2. RF77表示机型和规格号
            3. Y1.5为电机代号和功率
            4. 4P为电机级数,一般还有2P、6P、8P
            5. 传动比为52.07
            6. 安装形式为M2(详见下图安装形式图例)
            7. 有输出法兰时,法兰外径为∮300
            8. 电机接线盒方向(角度),参见下图电机接线盒位置表示方法
            9. 接线盒入线口位置为③,参见下图电机接线盒入线口表示方法
            以上参数详见国茂G系列斜齿轮减速电机电子样本

            注:1.需带联接法兰时请注明
            2.输入轴型没有电机各项内容
            3.不注明接线盒方向时,则默认为安装形式中的0度位置。不注明入线口位置时,则默认为X位置。
            4.对输出轴旋转方向和输入轴旋转方向有特别要求的用户,请与国茂减速机集团技术部联接(技术电话:0519-88898883)并在订货时用简图或文字说明(销售电话:0519-86588813)

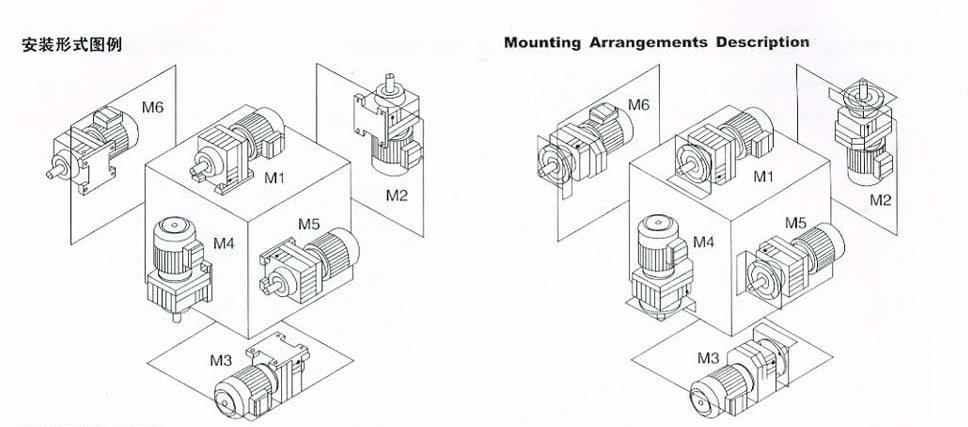

            r系列斜齿轮减速机图安装形式图例
            1-120621232623302

            r系列斜齿轮减速机电机接线盒位置和入线口表示方法
            1-120621232525313
