            欢迎来到江苏国茂减速机股份有限公司业务经理个人网站!
            打开客服菜单
            国茂减速机 > 斜齿轮硬齿面减速机 > 弧齿锥齿轮减速机
            • 产品名称: 弧齿锥齿轮减速机

            • 产品类型: 斜齿轮硬齿面减速机

            • 产品型号:

            • 发布时间: 2018-12-04


            产品描述

            弧齿锥齿轮减速机结构形式说明
            弧齿锥齿轮减速机输出轴垂直于输入轴,由两级斜齿轮和一级弧齿锥齿轮构成,与k系列减速机相同。
            1. GK型:底脚安装,输出轴为实心轴
            2. GKF型:B5法兰安装,输出轴为实心轴
            3. GKA型:轴装式,输出轴为空心轴
            4. GKAF型:B5法兰安装,输出轴为空心轴
            5. GKAB/GKHB型:用GK型箱体,输出轴为空心轴
            6. GKAZ型:B14法兰空心轴安装
            7. GKH型:空心轴锁紧盘安装的
            8. GKHF型:B5法兰空心轴锁紧盘安装
            9. GKHZ型:B14法兰空心轴锁紧盘安装
            10. GKAT/GKHT型:即在GKA/GKH型上增加防转臂等附件后的派生型
            11. GK..SZ..AD..型:输入轴型减速机
            12. GK..R型:弧齿锥齿轮减速机和r系列斜齿轮减速机的组合
            以上机型对应的外形结构详见:K系列减速机的外形尺寸
            弧齿锥齿轮减速机
            螺旋锥齿轮减速机型号表示方法
            G KFA67 - Y0.37 - 8P - 102.62 - M4 - B - 180°- ②
            1. G为公司代号
            2. KFA67表示机型和规格号(参数详见国茂G系列斜齿轮减速电机电子样本
            3. Y0.37为电机代号和功率
            4. 8P为电机级数,一般还有2P、4P、6P
            5. 传动比为102.62
            6. 安装形式为M4(参见下图螺旋弧齿锥齿轮减速机安装形式图例)
            7. 输出轴或输出法兰的方向为B向(参见下图安装形式图例)
            8. 电机接线盒方向(角度)为180°,参见下图电机接线盒位置表示方法
            9. K系列减速机接线盒入线口位置为②,参见下图电机接线盒入线口表示方法
            注:1.需带联接法兰时请注明
            2.输入轴型没有电机各项内容
            3.不注明接线盒方向时,则弧齿锥齿轮减速机默认为安装形式中的0度位置。不注明入线口位置时,则默认为X位置。
            4.对弧齿锥齿轮减速机输出轴旋转方向和输入轴旋转方向有特别要求的用户,请与国茂减速机集团技术部联系(技术支持:0519-88898883)并在订货时用简图或文字说明(销售电话:0519-86588813)

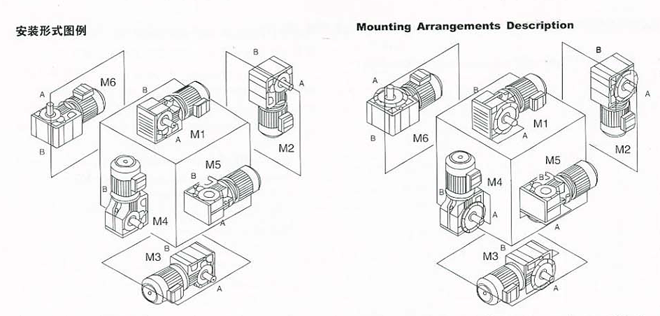

            弧齿锥齿轮减速机安装形式图例(相关链接:斜齿轮减速机的安装和使用
            弧齿锥齿轮减速机安装形式图例

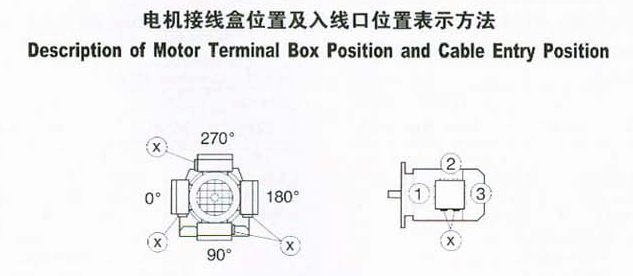

            弧齿锥齿轮减速机的电机接线盒和入线口表示方法
            K系列螺旋弧齿锥齿轮减速机的电机接线盒和入线口表示方法
