圆锥圆柱齿轮减速器主要有两类DBY减速机和DCY减速机，为输入、输出轴位于垂直状态的外啮合齿轮传动机构，圆锥圆柱齿轮减速器与圆柱齿轮减速机在有相近的特性，主要传动零件采用优质合金钢制造。其加工工艺与ZLY硬齿面齿轮减速机相同，齿轮经渗碳、淬火、磨齿工艺制造，6级精度。产品具有承载能力高、寿命长、体积小、效率高、重量轻等优点。

圆锥圆柱齿轮减速器标准号为JB/T9002-1992，是国家更新换代产品?？扇〈鶶S型垂直轴减速机和zq减速机、ZL等旧型号减速机。亦可替代同类型国外进口减速机。



圆锥圆柱齿轮减速器用途和适用范围
1. 用途
圆锥齿轮减速器用于输入轴输出轴呈垂直方向布置的传动装置。主要用于带式输送机等各种运输机械，也可用于冶金、矿山、化工、煤炭、建材、轻工、石油等各种通用机械，此外还有类大型减速机，主要应用于水泥行业。
2. 适用范围
减速机输入轴最高转速不大于1500r/min
齿轮圆周速度不大于20m/s
工作环境温度为-40~+45℃。当环境温度低于0℃时，启动前润滑油应加热（另配电热管）

圆锥圆柱齿轮减速器形式与标记
1. 形式
DBY型为与zdy减速机类似都为二级传动减速机，但不同的是其第一级传动为格里森弧齿锥齿轮，第二传动则为渐开线圆柱斜齿轮。
减速机按出轴形式可分为I、II、III、IV四种装配形式（详见下图装配形式图），按输出轴旋转方向可分顺时针（S）和逆时针（N）两种（面对输出轴）。
3. 标记
减速机的标记代号中包括减速机型号、公称中心距、公称传动比、装配形式和输出轴旋转方向
标记示例：
减速机DBYK 224 – 11.2 – I S
形式代号为DBYK
公称中心距为224mm
公称传动比11.2
装配形式为第I种
输出轴旋转方向为顺时针
须配置逆止器应另外声明(尺寸详见逆止器安装尺寸)
D为带式输送机类代号，B - 二级传动，Y - 硬齿面齿轮，K - 空心轴

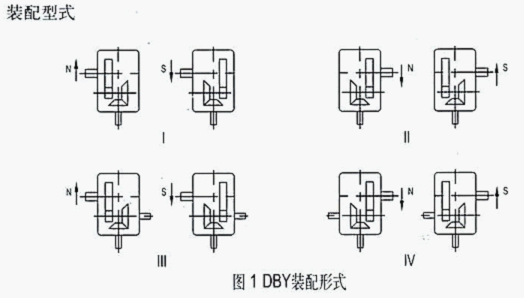

圆锥圆柱齿轮减速器装配形式图


DBYK减速机联接轴分为胀盘联接（锁紧盘联接）和键联接两种，尺寸详见：DBYK减速机空心轴尺寸。
注：订货时，用户必须在合同中注明减速机是否用胀紧套，逆止器或键联接及其在减速机上的方位等附加说明和外形简图。
