            欢迎来到江苏国茂减速机股份有限公司业务经理个人网站!
            打开客服菜单
            国茂减速机 > 摆线针轮减速机 > 卧式摆线针轮减速机

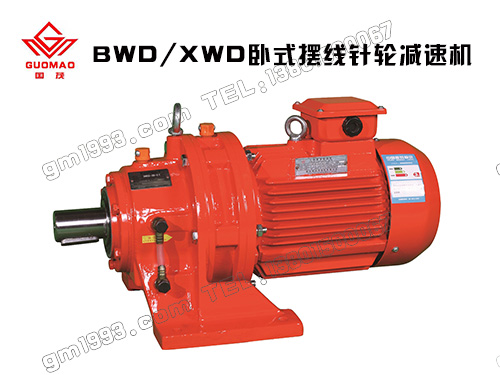

            • 产品名称: 卧式摆线针轮减速机

            • 产品类型: 摆线针轮减速机

            • 产品型号: XWD3 - 29 - Y5.5 -CZ

            • 发布时间: 2018-12-11


            产品描述

            卧式摆线针轮减速机的特点

            卧式摆线针轮减速机简称卧式摆线减速机,其速比范围广、体积小、运转平稳、寿命长登特点使得卧式摆线针减速机广泛应用于传动输送等领域。

            高速比和高效率
            单级卧式摆线针轮减速机传动,就能达到1:87的速比,效率在百分之90以上,如果采用多级传动,减速比更大。
            结构紧凑体积小
            由于采用了行星减速机传动原理,卧式摆线减速机的输入轴与输出轴在同一轴心上,所以结构紧凑,体积小。
            运转平稳噪声低
            摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动的噪声限制在最小程度。
            使用可靠、寿命长
            卧式摆线针减速机因主要零件采用轴承钢寿命制造,因此卧式摆线减速机机械性能好,再加上采用滚动摩擦,所以经久耐用寿命长。
            过载能力强、耐冲击、惯性力矩小
            卧式摆线针轮减速机适用于启动频繁和正反转的场合。

            1544189290157427.

            卧式摆线针轮减速机型号(选型详见:摆线针轮减速机如何选型

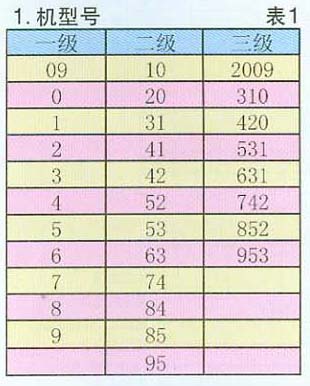

            卧式摆线针轮减速机型号
            注:按结构形式分为:卧式、立式;按驱动器联接方式卧式摆线减速机分为:双轴型、电机接盘型、电机直联型

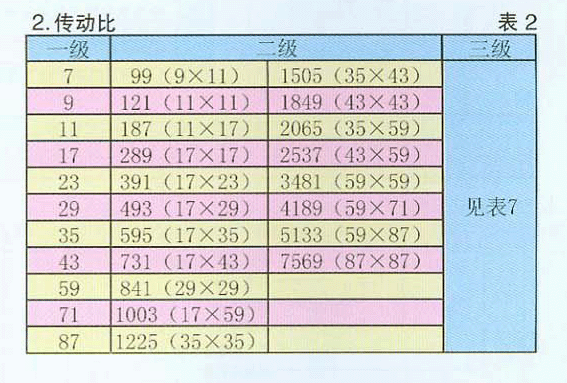

            卧式摆线针轮减速机传动比
            摆线减速机传动比
            注:凡一级机型具有的传动比,二级、三级卧式摆线针减速机机型均可任意组合,如需其他传动比可与本公司技术部联系(技术支持:0519-88898883)

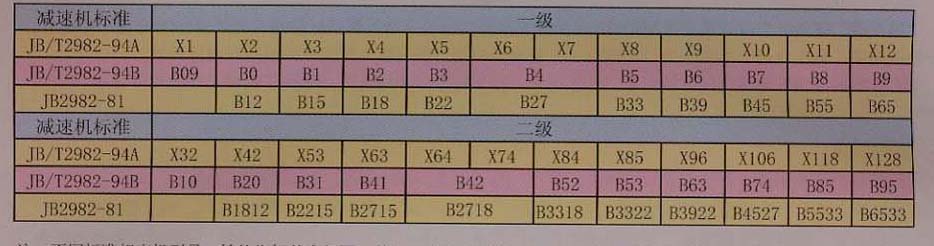

            卧式摆线针轮减速机对照表
            摆线针轮减速机对照表
            注:不同标准相应机型号,性能指标基本相同,外形、安装和联接尺寸略有不同。用户尽量选用JB/T2982-94A、B标准的卧式摆线减速机。

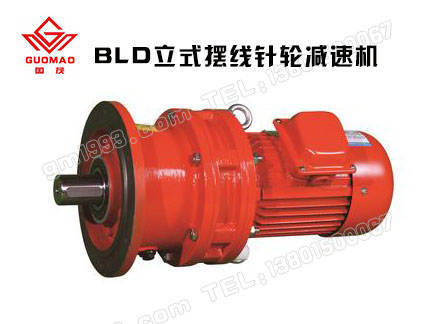

            卧式摆线针轮减速机表示方法(同系列还有:国茂立式摆线针轮减速机
            X W _ D 3 - 29 – 5.5
            X代表X系列摆线针减速机(详见摆线减速机型号对照表)
            W为标准安装形式:脚板式,此外还有L(法兰式摆线减速机)
            无标注即为一级减速,其他标识:E(二级减速机)、S(三级减速机)
            D表示Y系列普通型电机(此为输入端联接规格补充),其他形式还有:
            A:YA系列曾安型电动机
            B:YB系列隔爆型电动机
            P:YEJ系列内制动型电动机
            T:YCT系列电磁调速型电动机
            K:YD系列多速型电动机
            I:IEC系列电动机
            Q:YZ系列起重电动机
            Z:直流电动机
            S:伺服电动机
            N:ZD型锥形转子制动电动机
            V:变频调速电动机
            J:步进电机
            Y:Y系列卧式摆线减速机专用普通电机
            3为机型号(其他机型号详见:摆线减速机机型号)
            减速比为29(其他速比详见:摆线减速机传动比)
            输入功率为5.5KW
            其他安装形式为L(立装),详见:摆线针轮减速机的安装形式

             1547016554753754

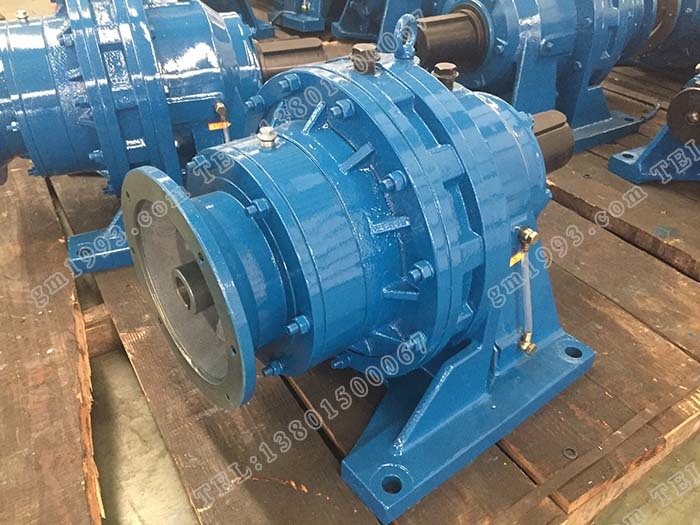

            双级摆线减速机型号示例(其他摆线型号示例详见:国茂摆线针轮减速机电子样本
            卧式摆线针轮减速机,法兰式安装,二级减速,电机配Y系列普通电机,机型组合为41双极串联,减速比:1225(35*35),电机功率:0.37KW,立式卧装
            XWED41-1225-0.37-W
            注:在两级和三级卧式摆线针轮减速机中各传动比的组合,原则上卧式摆线减速机以第一级(高速端)为传动比小的一端,第二级或第三级(即低速端)为传动比大的一端。
            相关链接
            摆线针轮减速机结构示意图及其工作原理
